Nástavba ZŠ v Mladé Boleslavi

Naše společnost realizovala na objektu ZŠ v Mladé Boleslavi dřevěnou nástavbu a to na dvou samostatných pavilonech označených jako pavilon B a C, které jsou součástí většího celku ZŠ. Nástavby jsou umístěny na střeše 1.NP. Pavilon B je obdélníkového půdorysu o rozměrech cca 12 x 30 m s výškou atiky + 8,6m a pavilon C je půdorysného rozměru 22 x 25 m s výškou atiky + 9,15 m.

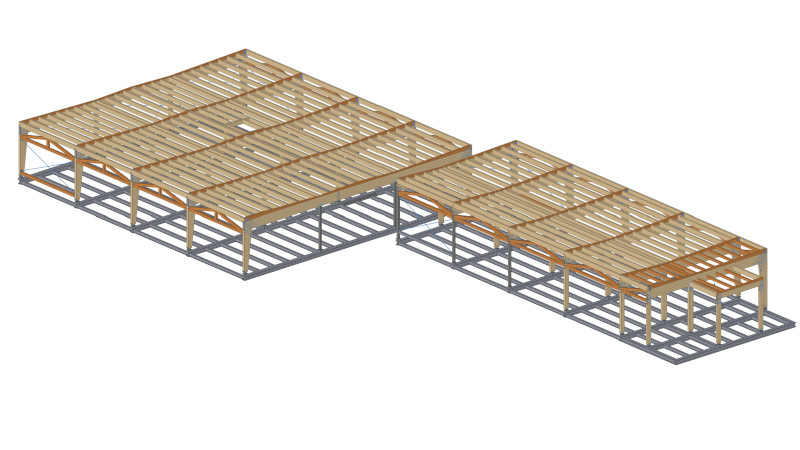

Nosná konstrukce pavilonu C je tvořena dřevěnou rámovou konstrukcí se dvěma vnitřními stojkami. Stojky, příčle i vaznice jsou z lepeného lamelového dřeva jakosti GL 24h. Stojky jsou kotveny ke stávající prefa konstrukci stropu přes ocelové svařované patky. Rámový spoj stojky a příčle je řešen přes styčníkový plech s kolíky a svorníky. Střešní rovina je v mírném spádu a tvoří jí vaznice v osových vzdálenostech 833 mm, na kterých je položen střešní záklop z desek OSB3 P+D tl. 25 mm. Ztužení ve střešních a stěnových rovinách zajišťují ocelová táhla s napínacími maticemi.

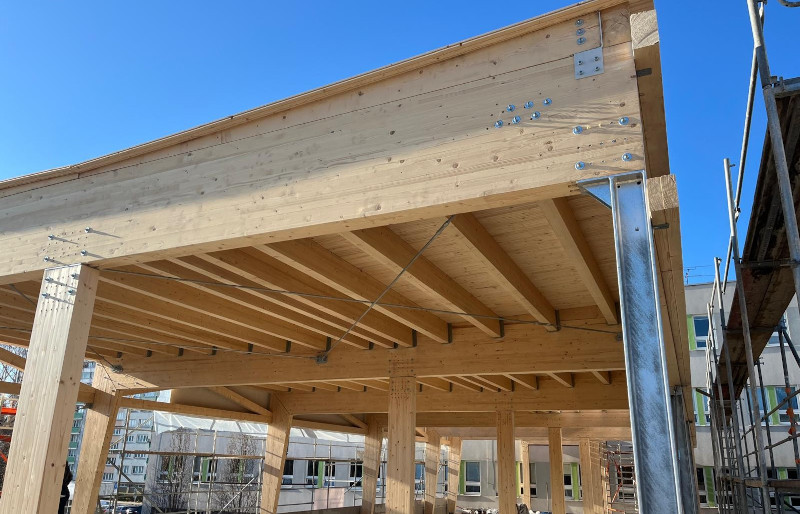

Nosná konstrukce pavilonu B je obdobná jako u pavilonu C, pouze s tím rozdílem, že dřevěná rámová konstrukce má jednu vnitřní nohu. Z důvodu PBŘ je část krajních stojek nahrazena ocelovými válcovanými profily HEB.
Závěrem jednu malou poznámku o celé naší konstrukci. Statika objektu a tím i návrh dimenzí jednotlivých prvků uvažuje s realizací zelené střechy.

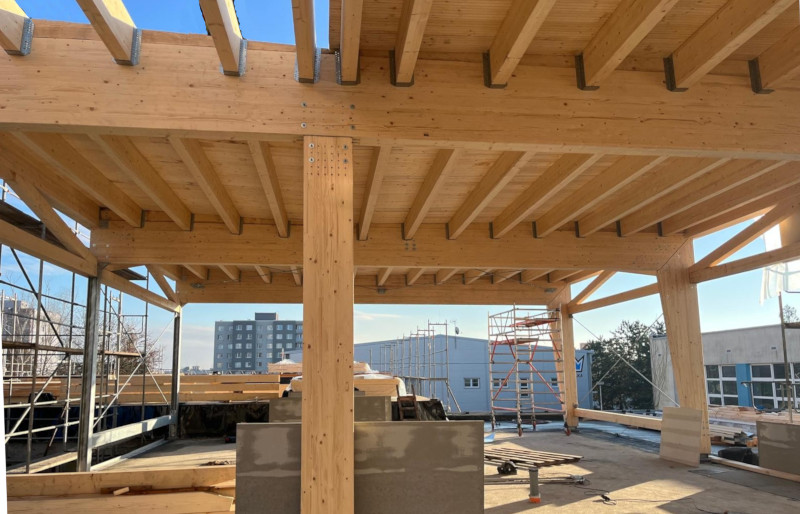

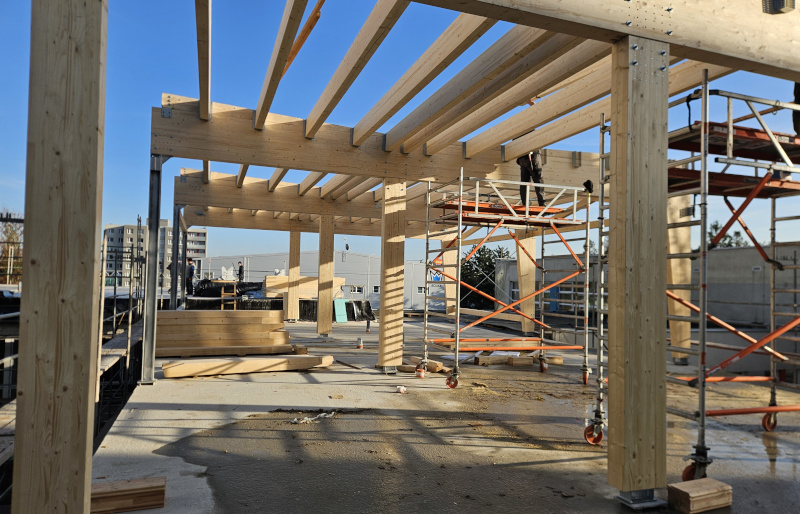

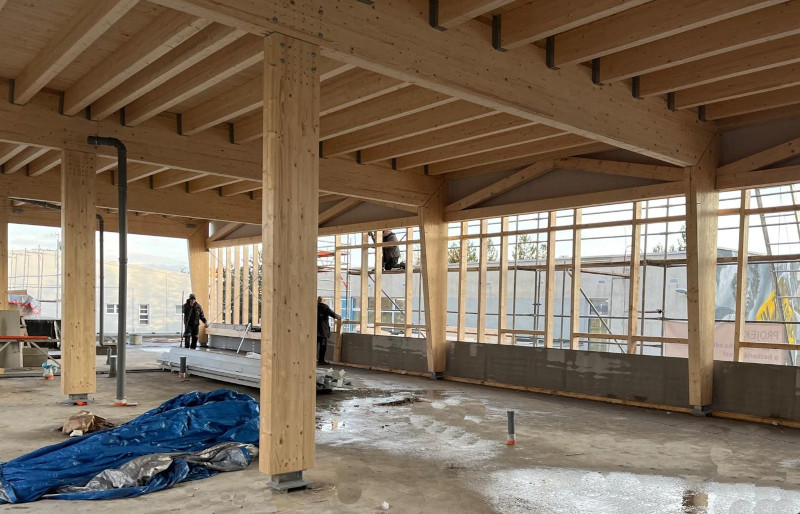

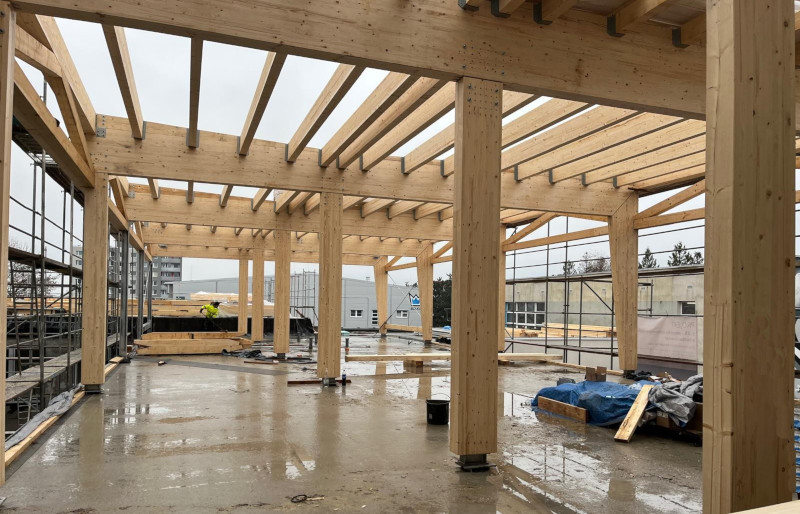

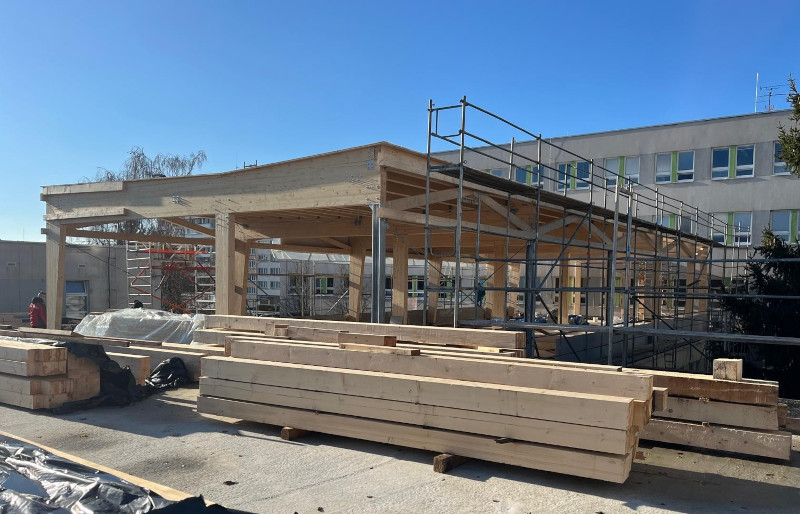

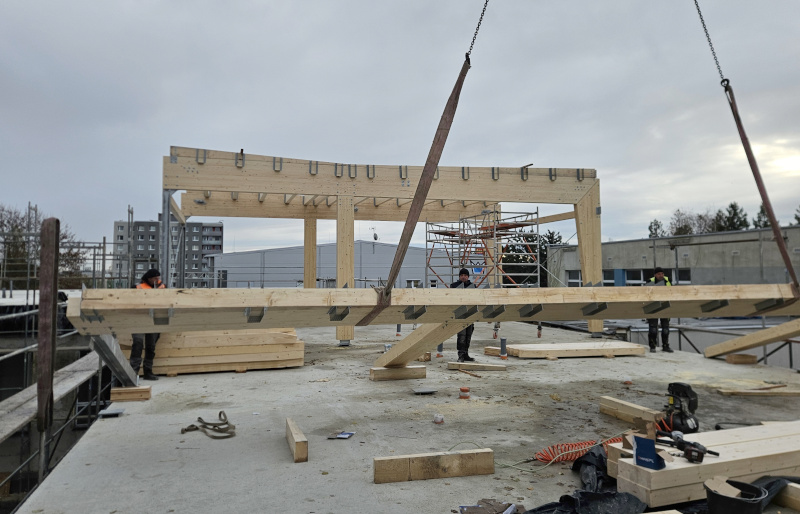

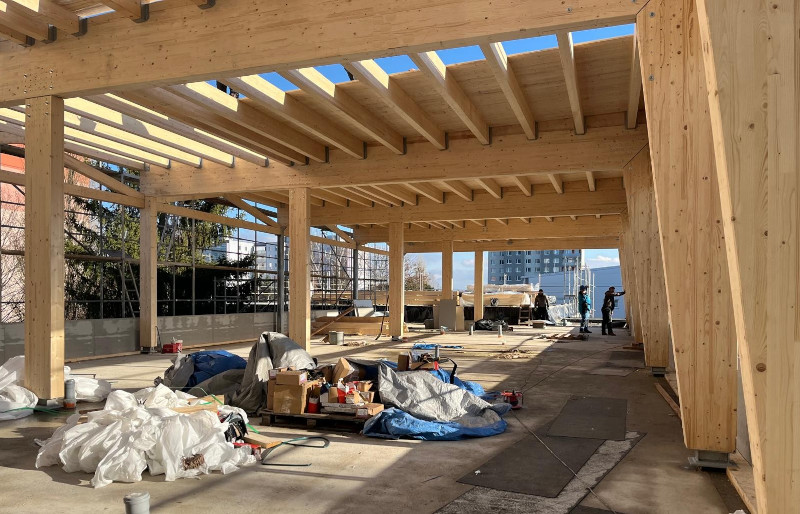

• Fotogalerie montáže dřevěné nástavby :

Termín realizace : listopad r. 2024 - leden r. 2025
