Tělocvična při 4. ZŠ v Jirkově u Chomutova

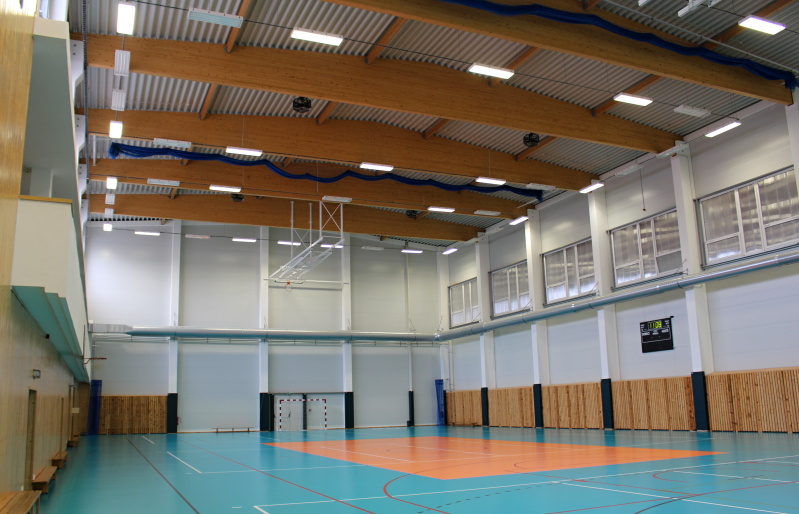

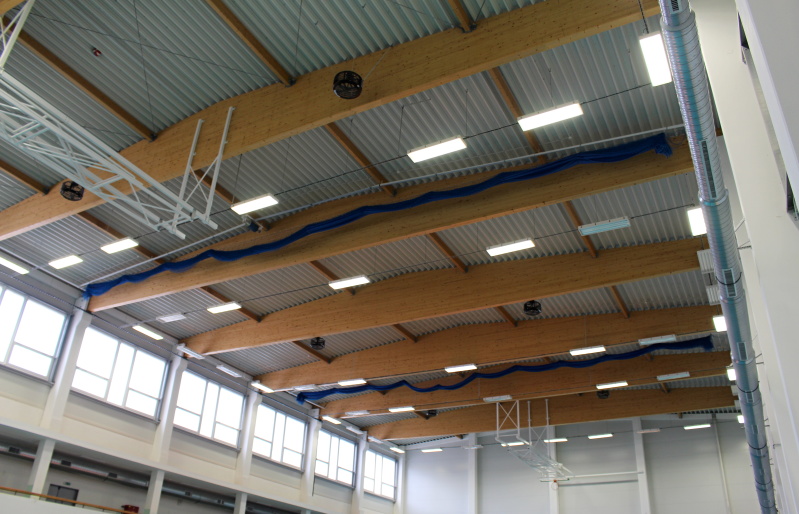

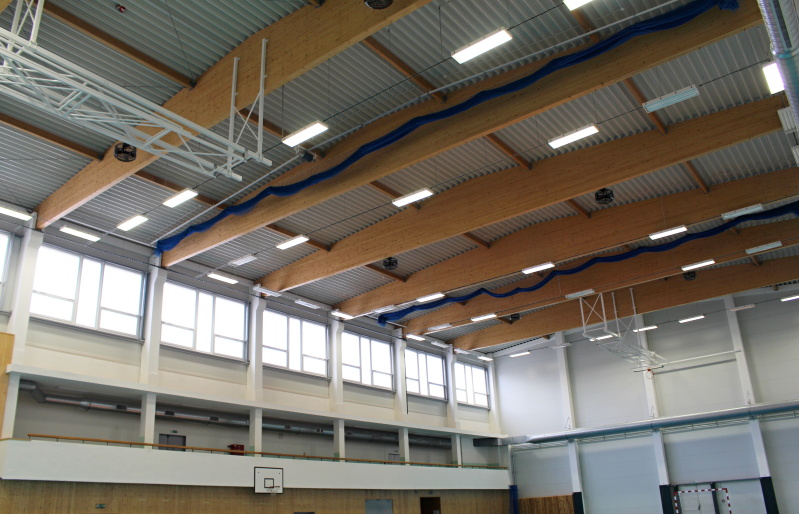

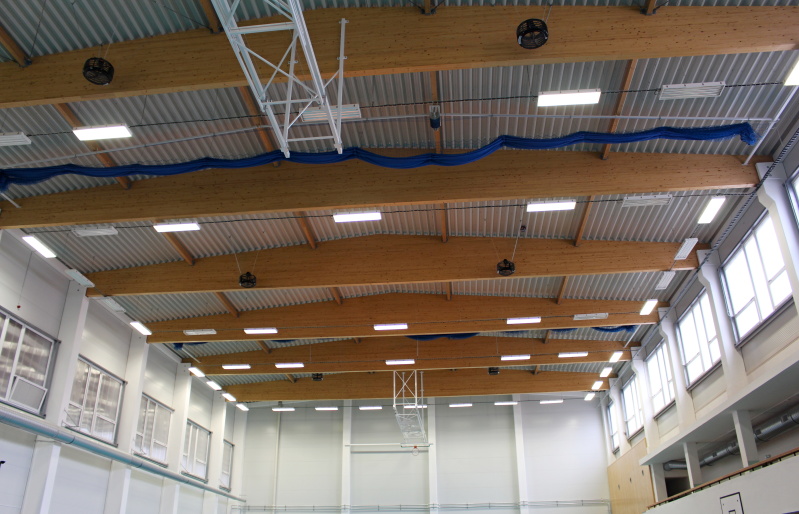

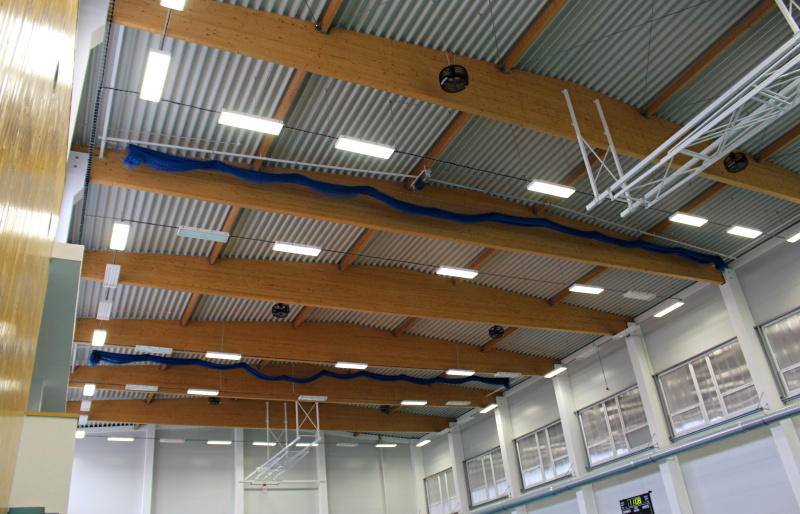

Při 4. ZŠ v Jirkově u Chomutova byla prováděna rekonstrukce tělocvičny a naše společnost se na této rekonstrukci podílela realizací nosné konstrukce střechy. Stávající tělocvična v objektu školy je po této rekonstrukci zvětšena jak půdorysně, tak i výškově. Nová půdorysná velikost je 46,5 x 26,1 m se světlou výškou 13,5 m u podélných stěn a v hřebeni 14,7 m. Tvar střechy je sedlový se sklonem střešních rovin cca 5,2 o. Dodávkou naší společnosti jsou lepené sedlové vazníky, lepená ztužidla a zavětrovací ocelové kříže.

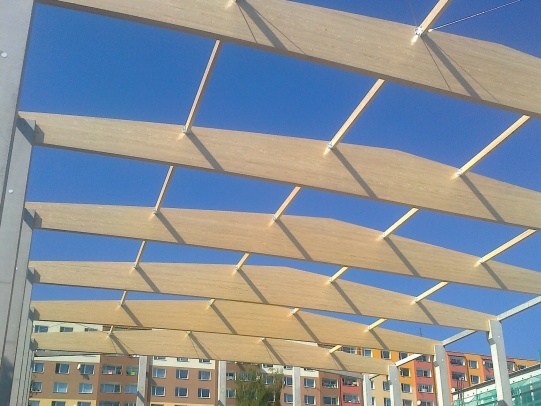

Zajímavostí těchto lepených sedlových vazníků se spodní pásnicí přímou je jejich zesílení. Ve vrcholové části jsou vazníky zpevněny závitovými tyčemi s průměrem závitu 16 mm a s délkou cca 2 m.

Součástí rekonstrukce je i přestavba zázemí, kde na přístavkách je použit systém zastřešení pomocí sponkovaných Gang Nail vazníků a OSB záklopu.

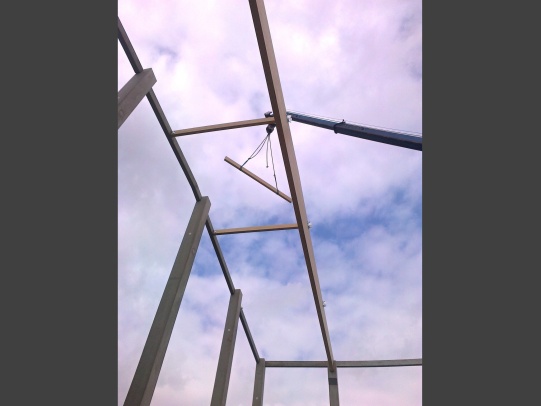

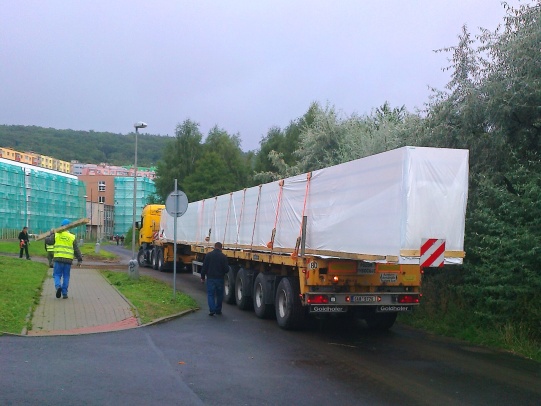

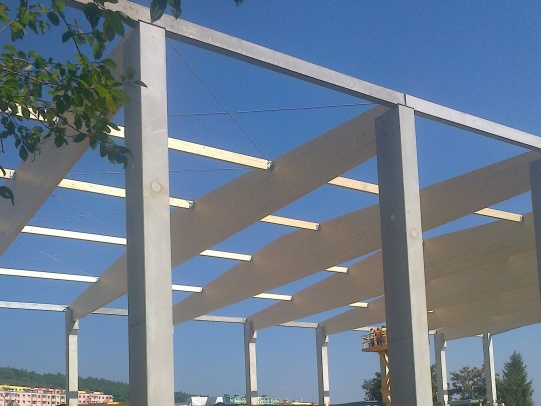

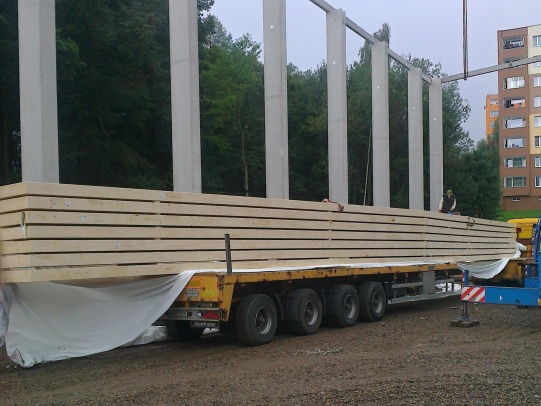

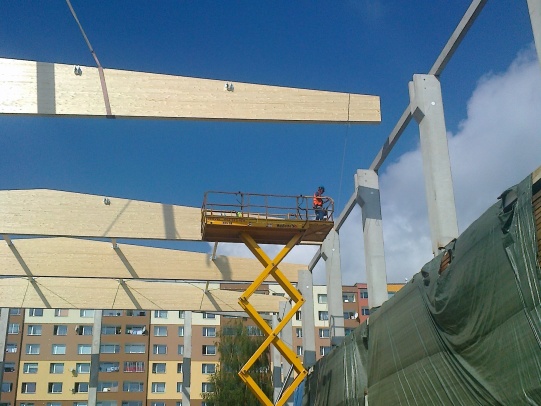

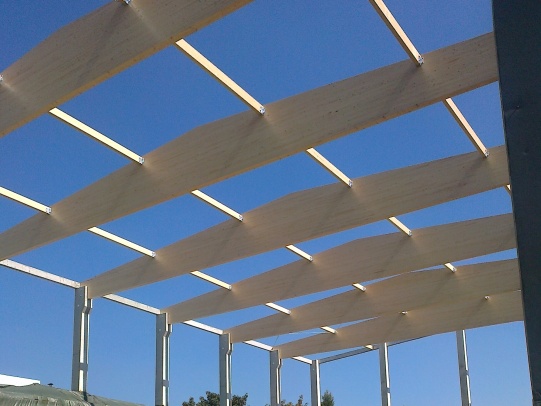

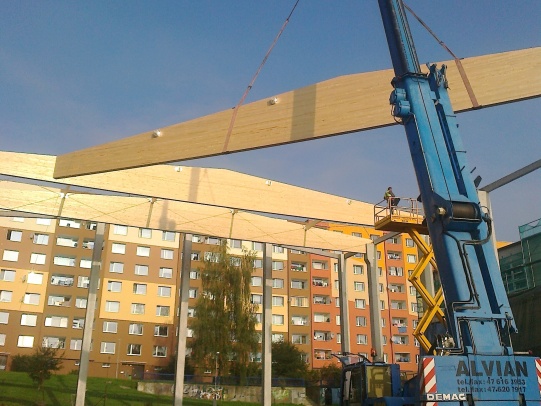

• Fotogalerie z dopravy a montáže střešních konstrukcí :
